Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

12 de diciembre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/11/2025
Fecha de medición final: 30/11/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por la normativa IEEE.

  • El voltaje RMS promedio permaneció dentro del rango permitido de ±5%; sin embargo, se detectó solo una caída de tensión el día 9 de noviembre a las 10:10 a.m., con una disminución de 9.21%. Este ha sido el mes con menos caídas de tensión, dado que todos los meses anteriores se registraron de 6 a 14 caídas de tensión.

  • Los desbalances de tensión y corriente se mantuvieron dentro de los valores normativos, con máximos de 0.24% en tensión y 2.73% en corriente, por debajo de los resultados del mes anterior, lo que indica condiciones adecuadas de balance en la operación de la planta.

  • El factor de potencia se mantuvo prácticamente todo el tiempo en 0.99 en atraso, lo cual constituye una condición óptima desde el punto de vista operativo.

Importante

  • El comportamiento de las armónicas de corriente siguió el patrón esperado, con predominancia de la 5ª armónica, seguida de las 7ª, 11ª, 3ª, 17ª y 13ª, entre otras. El THD de corriente promedio fue de 8.5%, similar al mes anterior de 8.4%.

  • En cuanto a las armónicas de tensión, la de mayor magnitud fue la 7ª, seguida de la 5ª, 11ª, 13ª, 17ª, 9ª, 3ª, 19ª, 23ª, 25ª y 47ª. El THD promedio de tensión fue de 1.8% igual al mes anterior.

  • Se recomienda verificar que la armónica 7ª no corresponda a un fenómeno de resonancia, así como dar seguimiento a las armónicas de orden superior (≥23ª) para evitar incrementos en los próximos meses.

  • En términos generales, el comportamiento armónico se mantuvo similar al de los meses anteriores.

Precaución

  • Las variaciones de tensión en el nivel de 34.5 kV deben considerarse de atención, aunque es este mes sobre fue 1 caída de tensión, en los meses anteriores fueron 6, 6, 6, 2 y 14, respectivamente.

  • Los índices de flicker permanecieron por debajo de los límites máximos establecidos, lo cual es positivo.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 35264.02 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.18 0 - 5 %
THDi % 11.81 ---
Flicker Pst 0.18 0-1 p.u.
Flicker Plt 0.32 0-0.8 p.u.
Desbalance Dv % 0.24 0 - 2 %
Desbalance Di % 2.73 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
3,194.38 3,729.06 5,020.74 4,911.70 5,742.24 6,003.43 6,273.34
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
318.98 464.95 713.57 695.18 877.82 935.17 1,028.68
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
3,214.31 3,762.95 5,073.39 4,960.84 5,808.05 6,068.98 6,348.33
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.98 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.97 1.26 1.80 1.77 2.18 2.35 2.67
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.51 6.69 7.84 8.35 11.81 13.84 15.21
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.10 0.14 0.18 0.18 0.24 0.28 0.31
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.73 1.18 1.73 1.82 2.73 3.10 3.51
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.01 60.02 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,929.38 34,644.26 35,350.92 35,264.02 35,749.54 35,918.10 36,083.87
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
51.75 61.37 83.35 81.63 96.16 101.29 107.58
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.14 0.18 0.27 8.75
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.10 0.13 0.18 0.32 2.20 4.12

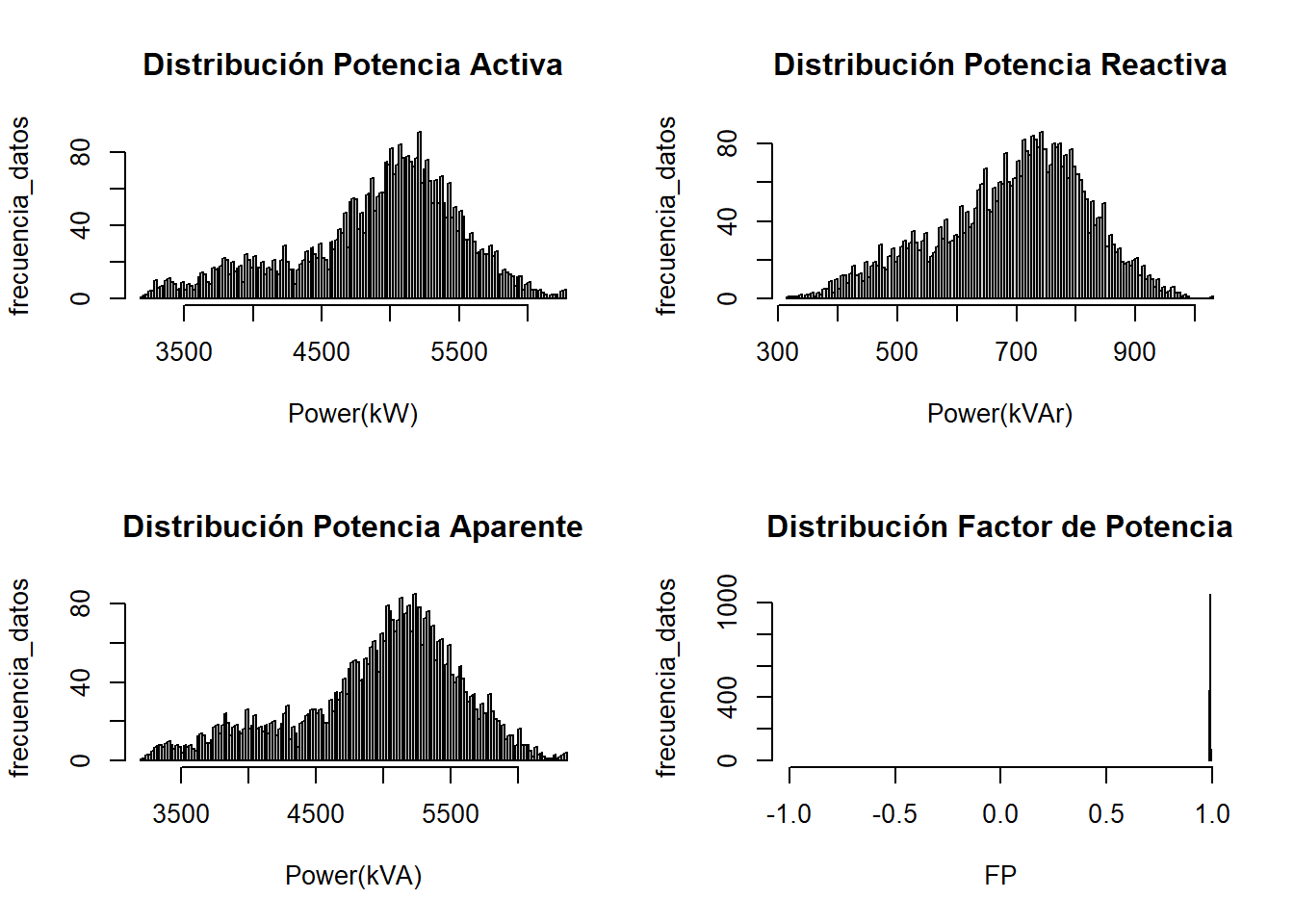

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :3194 Min. : 319 Min. :3214 Min. :0.98
1st Qu.:4611 1st Qu.: 618 1st Qu.:4654 1st Qu.:0.99
Median :5021 Median : 714 Median :5073 Median :0.99
Mean :4912 Mean : 695 Mean :4961 Mean :0.99
3rd Qu.:5317 3rd Qu.: 783 3rd Qu.:5374 3rd Qu.:0.99
Max. :6273 Max. :1029 Max. :6348 Max. :1.00

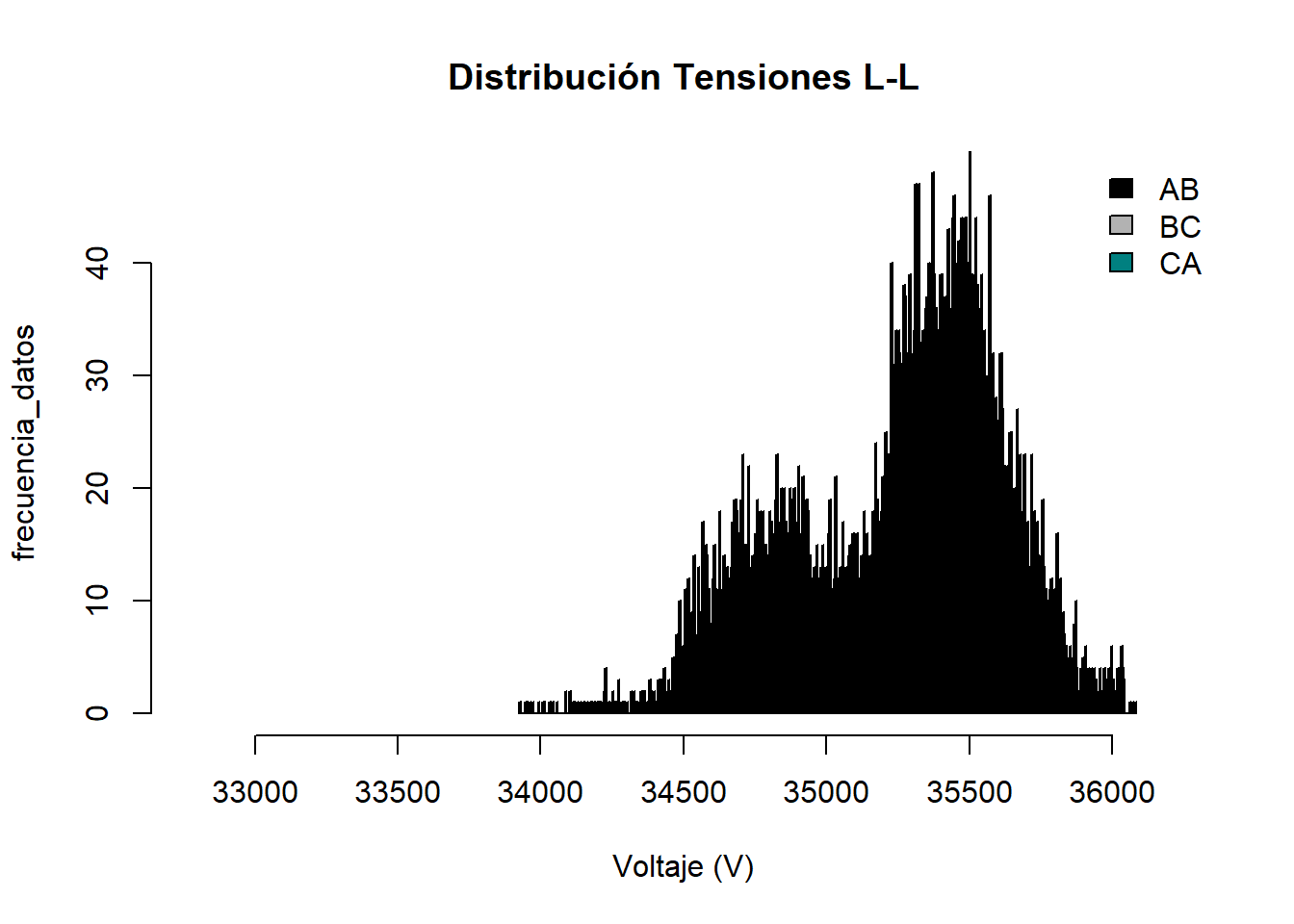

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :33929 Min. :34115 Min. :34058
1st Qu.:34902 1st Qu.:35032 1st Qu.:35034
Median :35270 Median :35409 Median :35381
Mean :35178 Mean :35313 Mean :35301
3rd Qu.:35426 3rd Qu.:35555 3rd Qu.:35546
Max. :35973 Max. :36084 Max. :36084

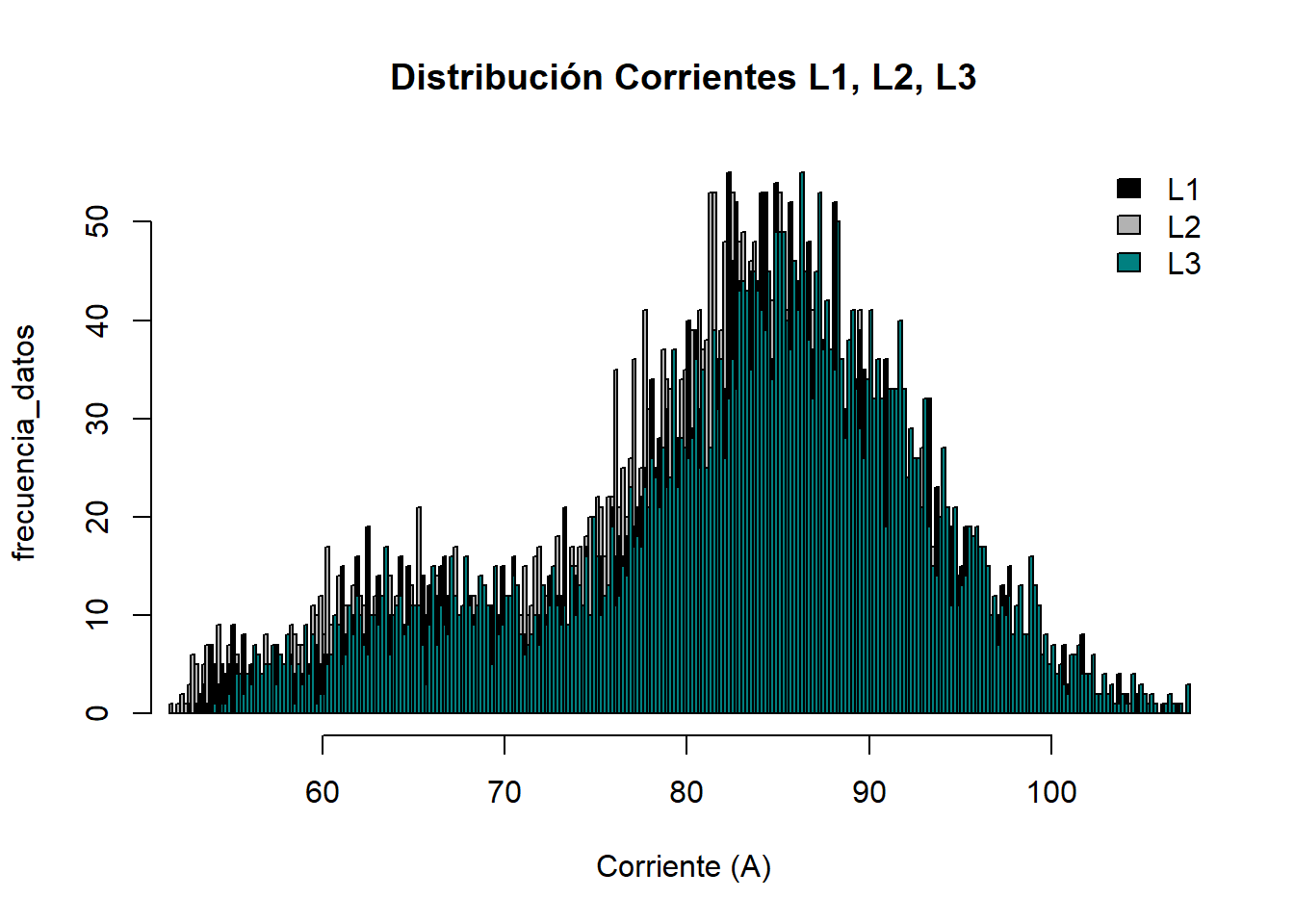

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 53 Min. : 52 Min. : 54
1st Qu.: 77 1st Qu.: 75 1st Qu.: 78
Median : 84 Median : 82 Median : 84
Mean : 82 Mean : 80 Mean : 83
3rd Qu.: 89 3rd Qu.: 87 3rd Qu.: 90
Max. :107 Max. :105 Max. :108

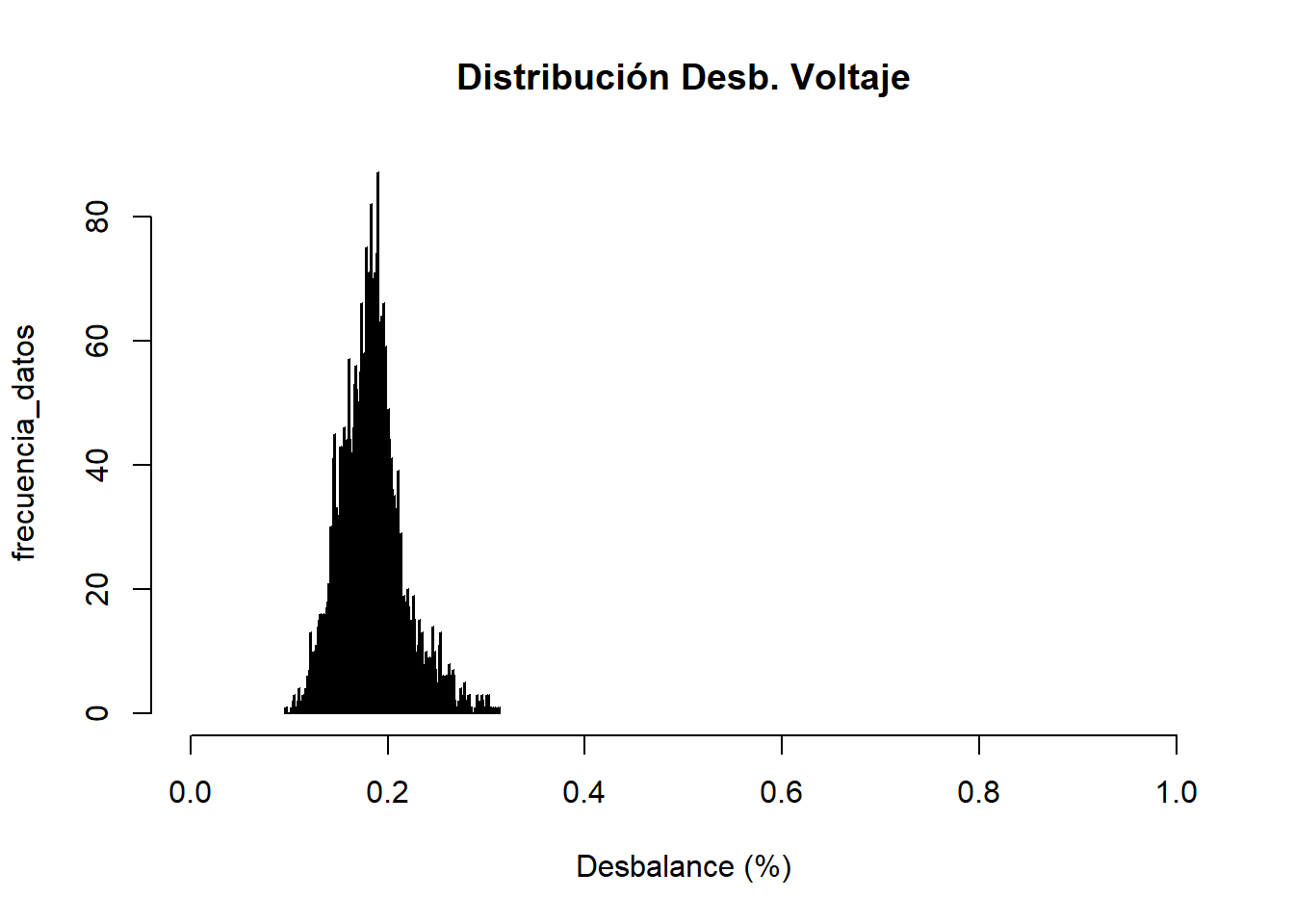

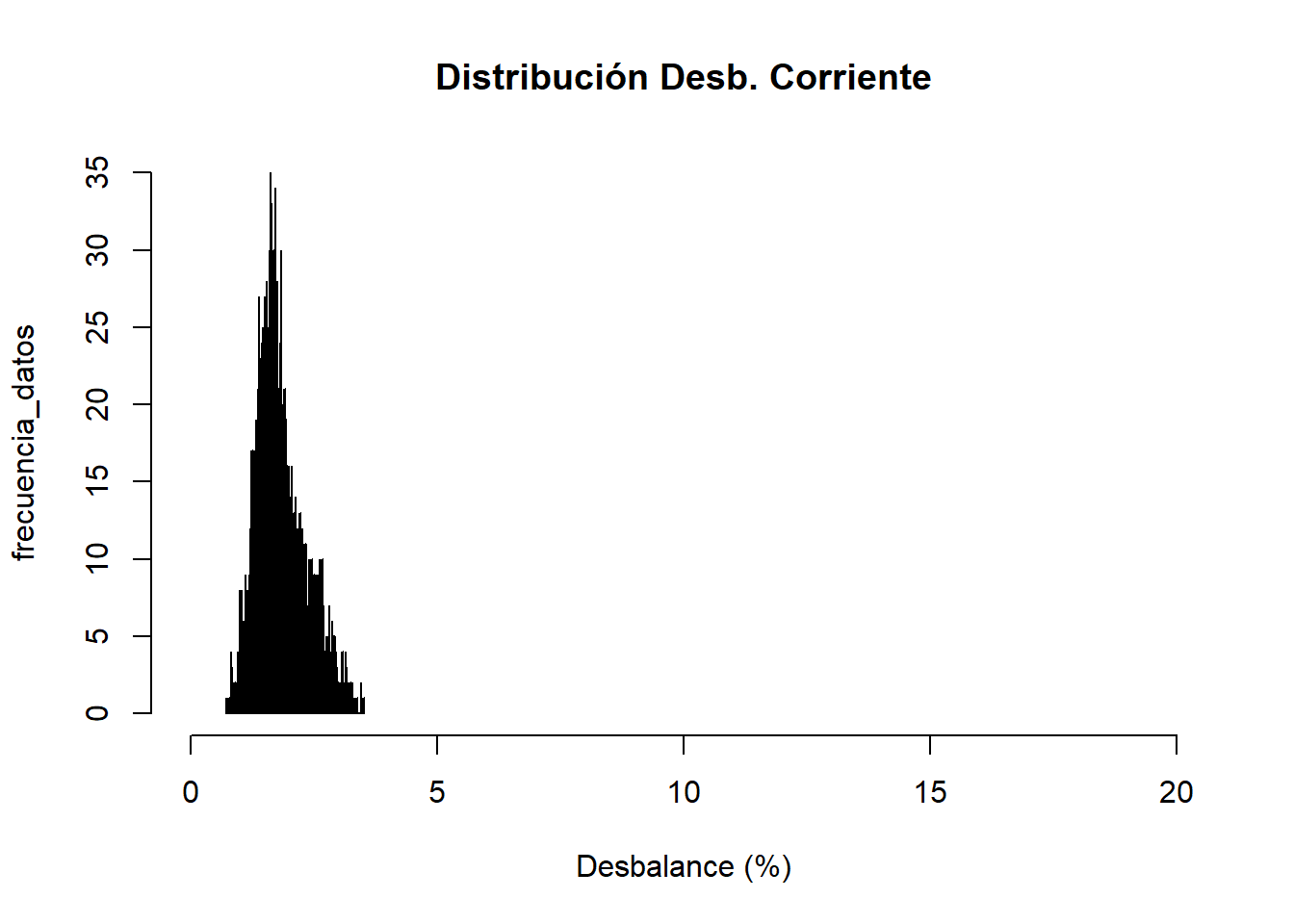

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.73 Min. :0.096
1st Qu.:1.50 1st Qu.:0.163
Median :1.73 Median :0.183
Mean :1.82 Mean :0.184
3rd Qu.:2.06 3rd Qu.:0.200
Max. :3.51 Max. :0.314

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

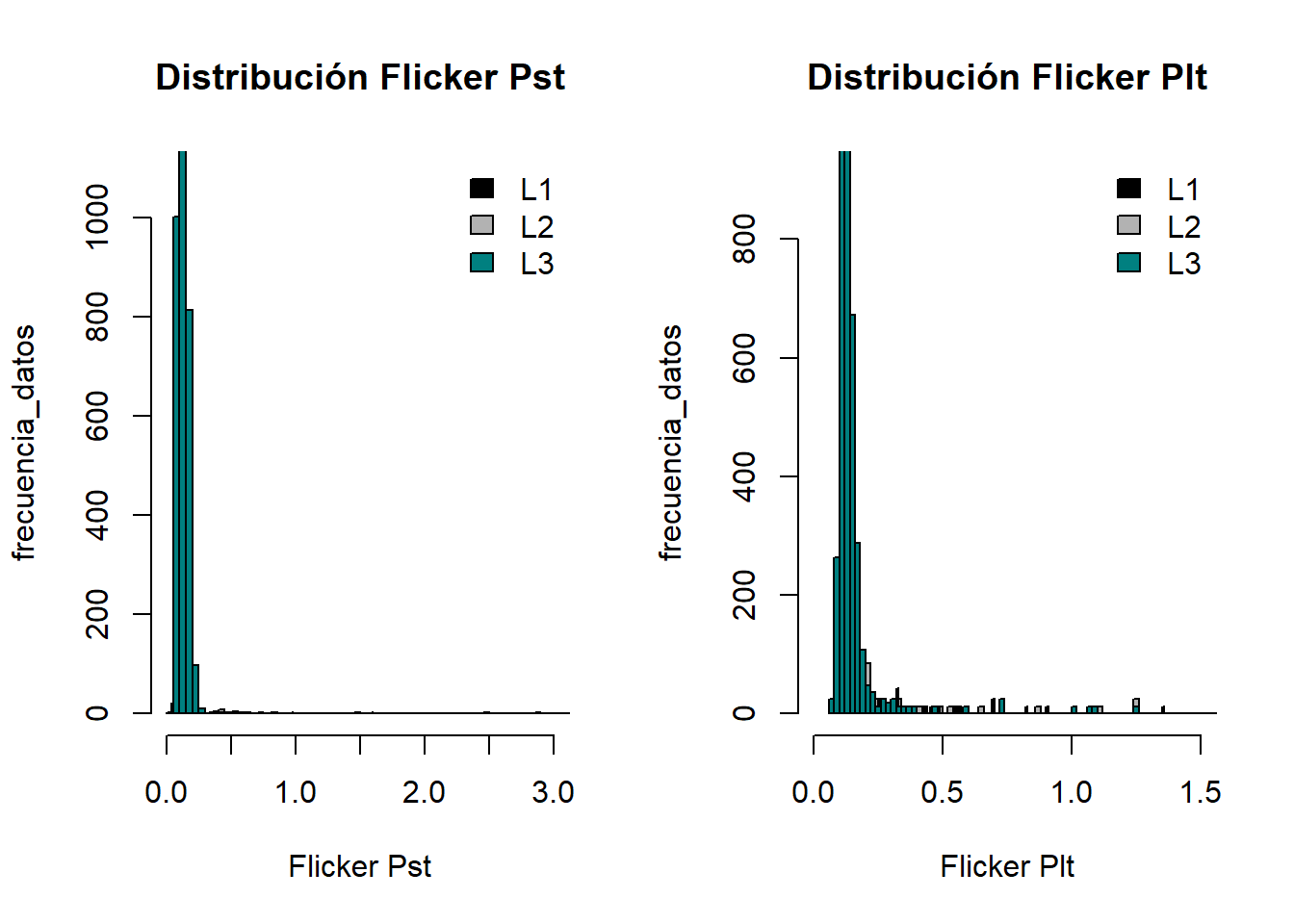

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0470 Min. :0.048 Min. :0.047 Min. :0.0660 Min. :0.0660 Min. :0.0700
1st Qu.:0.1030 1st Qu.:0.103 1st Qu.:0.102 1st Qu.:0.1180 1st Qu.:0.1190 1st Qu.:0.1170
Median :0.1220 Median :0.123 Median :0.122 Median :0.1310 Median :0.1300 Median :0.1300
Mean :0.1335 Mean :0.140 Mean :0.141 Mean :0.1628 Mean :0.1968 Mean :0.1925
3rd Qu.:0.1450 3rd Qu.:0.145 3rd Qu.:0.147 3rd Qu.:0.1450 3rd Qu.:0.1440 3rd Qu.:0.1490
Max. :5.4800 Max. :7.572 Max. :8.753 Max. :2.4180 Max. :3.3080 Max. :4.1190
NA's :1 NA's :1 NA's :1 NA's :16 NA's :16 NA's :16

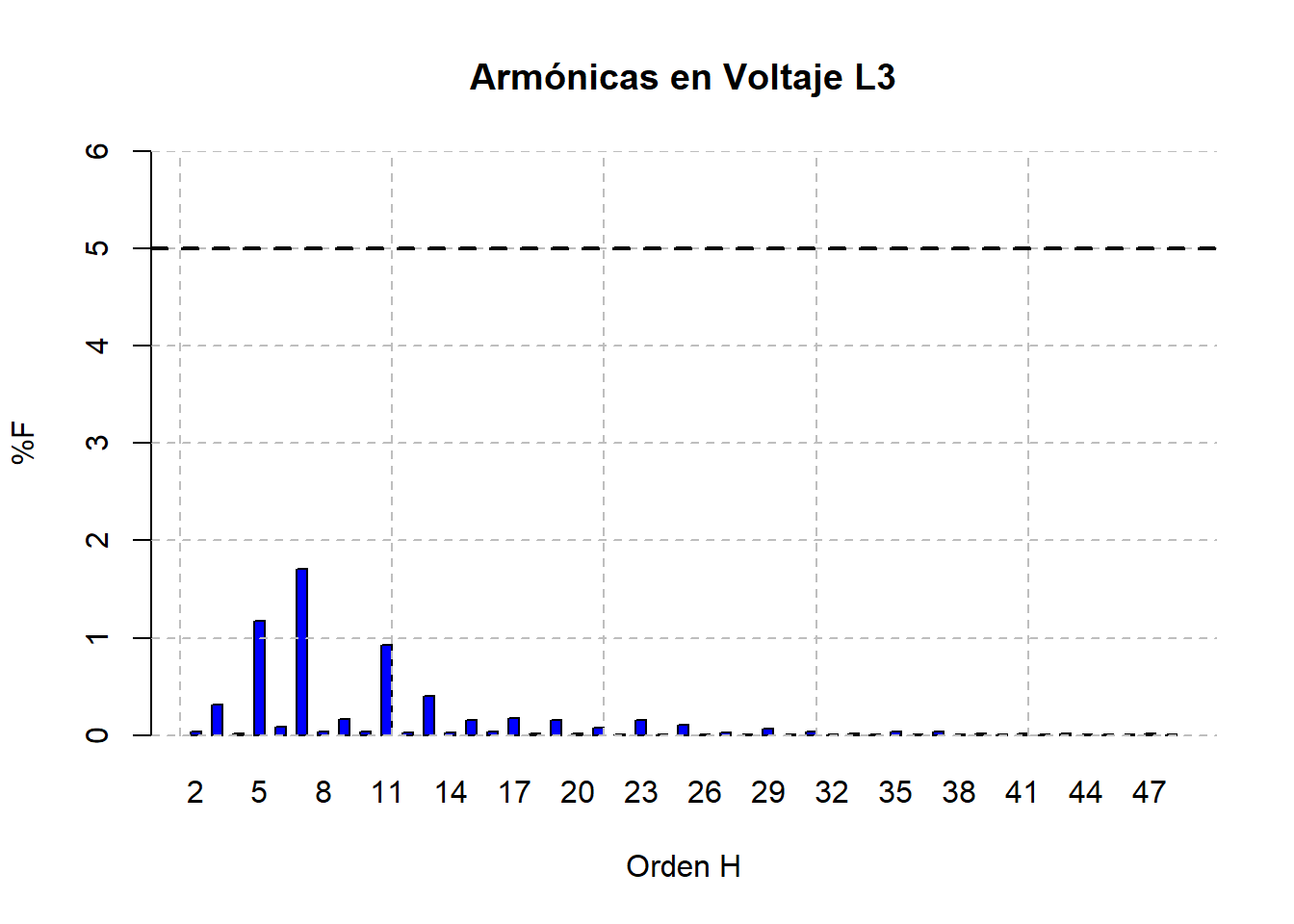

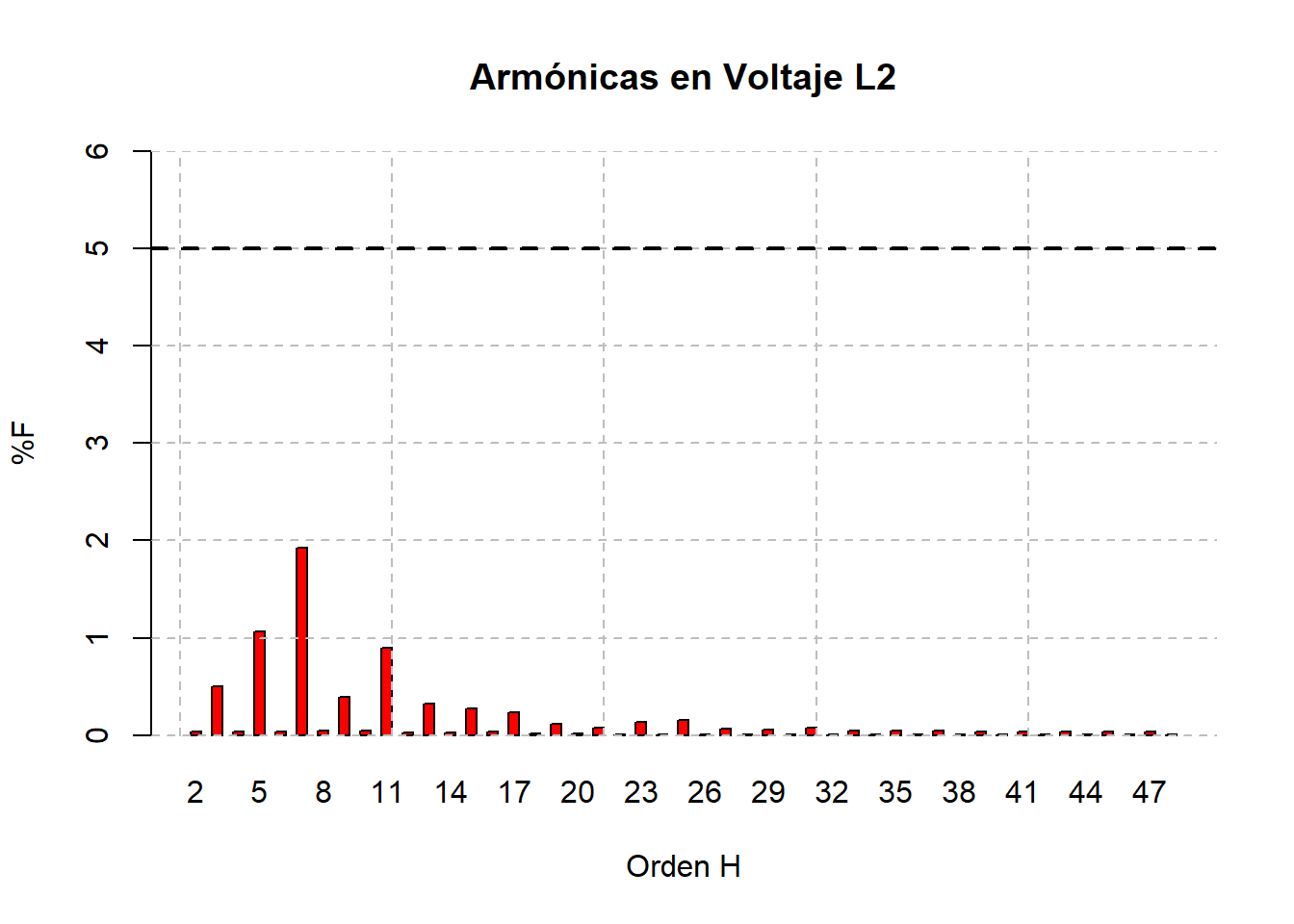

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.97 Min. :1.2 Min. :1.0
1st Qu.:1.60 1st Qu.:1.7 1st Qu.:1.6
Median :1.77 Median :1.9 Median :1.8
Mean :1.73 Mean :1.8 Mean :1.7
3rd Qu.:1.90 3rd Qu.:2.0 3rd Qu.:1.9
Max. :2.38 Max. :2.7 Max. :2.4

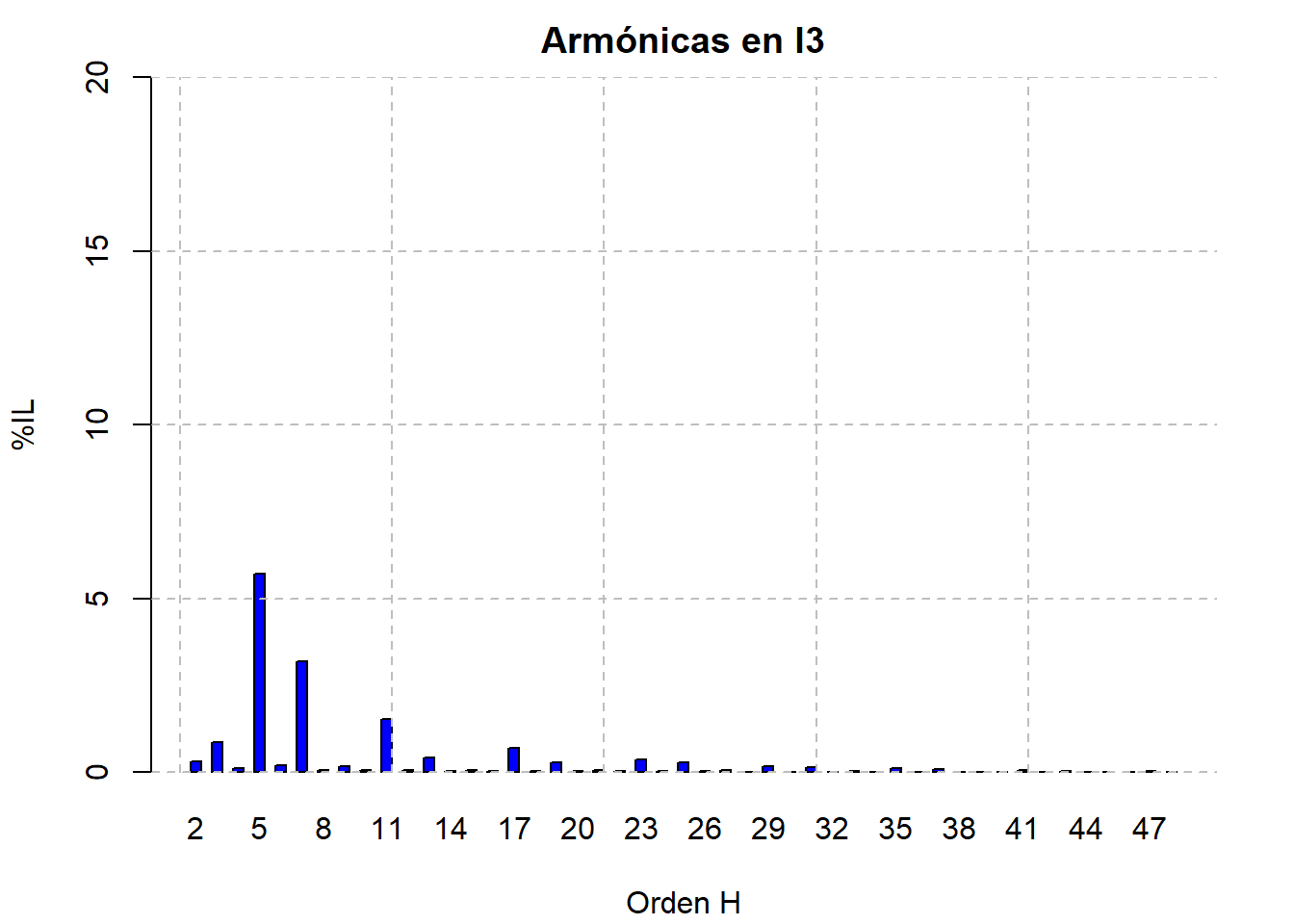

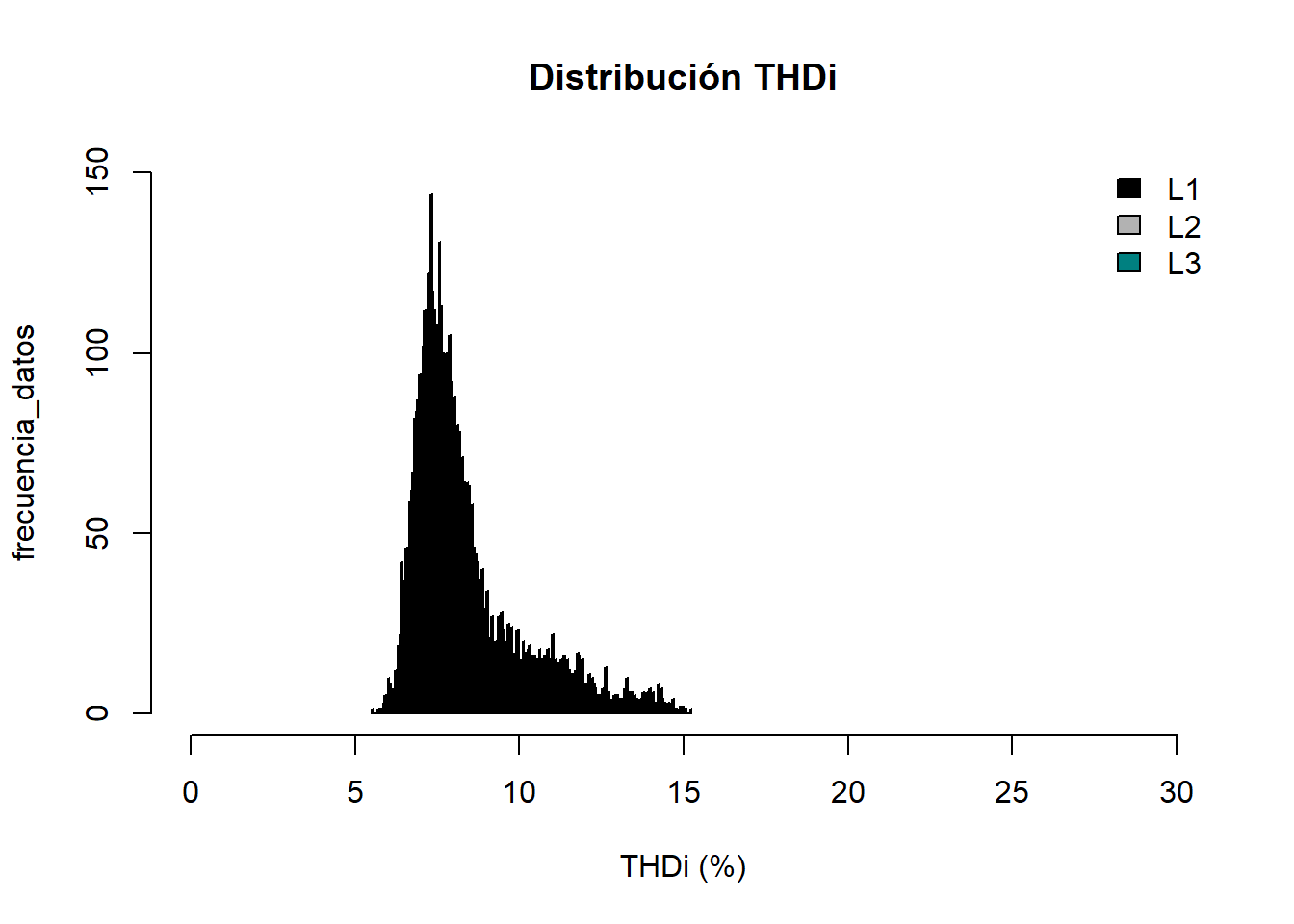

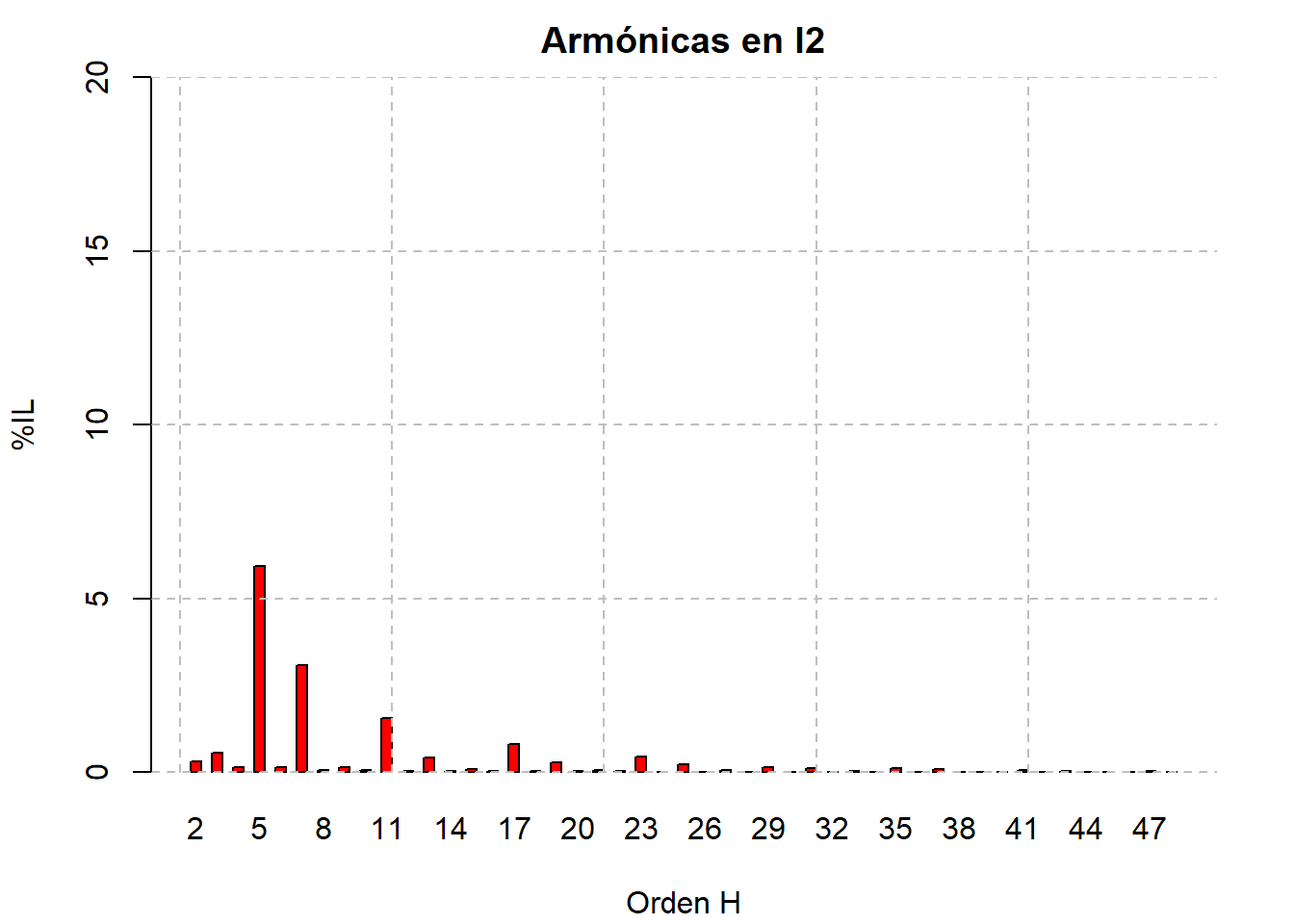

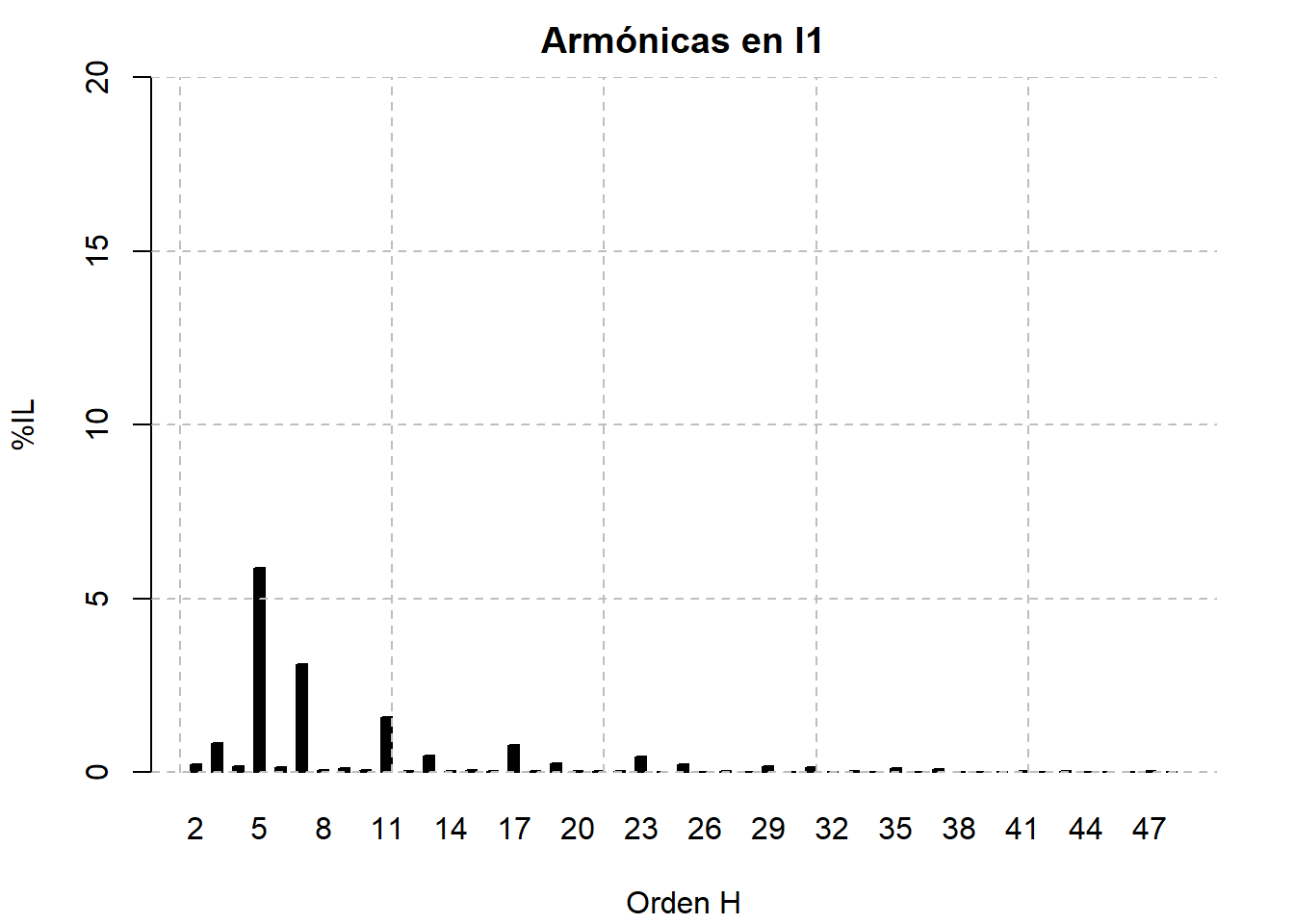

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.8 Min. : 5.7 Min. : 5.5
1st Qu.: 7.3 1st Qu.: 7.5 1st Qu.: 7.1
Median : 7.9 Median : 8.0 Median : 7.6
Mean : 8.4 Mean : 8.5 Mean : 8.1
3rd Qu.: 8.9 3rd Qu.: 9.0 3rd Qu.: 8.6
Max. :14.9 Max. :15.2 Max. :14.4
