Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

12 de diciembre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Demanda Contratada: 7500 kW
Corriente de Demanda Máxima \(I_L\): 108.16 A
Corriente Máxima de Corto Circuito \(Icc\): 3.05 kA
Transformador del Tablero: 10 Transf.de 2500 kVA 34.5kV/480V, D-Y, X 7%
Medición: Mensual
Fecha de medición inicial: 01/11/2025
Fecha de medición final: 30/11/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 35.264 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.99 CUMPLE APLICA
DAI Ih en %IL Dentro de Límites CUMPLE APLICA
DATD % 7.44 CUMPLE APLICA
Flicker Pst 0.18 CUMPLE APLICA
Flicker Plt 0.32 CUMPLE APLICA
Desbalance Dv % 0.24 CUMPLE APLICA
Desbalance Di % 1.82 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • Al centro de carga le aplican todos los criterios del Código de Red. De acuerdo con las mediciones de este mes, cumple con todos los requerimientos.

  • La DATD medida fue de 7.44%, inferior al límite máximo permitido de 8%. En meses previos se registraron valores de 6.97%, 7.59%, 8.02%, 8.21%, 7.68% y 7.7%.

  • El flicker de larga duración (Plt) alcanzó 0.32 durante el 95% del tiempo de medición, por debajo del límite máximo de 0.8. El flicker de corta duración (Pst) alcanzó un valor de 0.24 muy por debajo de límite máximo de 1.0.

  • El centro de carga cumple con todos los requerimientos del código de red al igual que en el mes anterior.

Importante

  • El centro de carga cuenta con bancos automáticos de capacitores instalados en todos los transformadores. Algunos disponen de reactores de rechazo, mientras que otros se reportan como filtros, sin especificación de la armónica a eliminar. En meses anteriores se observó que las armónicas de mayor magnitud son la 5ª y 7ª, se recomienda ver la posibilidad de reducir estas dos armónicas con la finalidad de reducir la DATD para no estar tan cerca al valor límite del 8%.

  • En la subestación principal, se debe verificar la existencia y correcta operación de relevadores de tensión (27/59) y de frecuencia (81), confirmando que sus ajustes estén dentro de los rangos establecidos en el Código de Red. Asimismo, se debe asegurar que el fusible principal de la subestación cuente con capacidad interruptiva superior a la corriente de cortocircuito de 3.05 kA.

  • Dado que se trata de un Usuario Calificado, le aplica todo lo relativo a los sistemas de comunicación TIC, por lo que debe garantizarse que dicho sistema opere adecuadamente y cumpla con lo establecido en la normativa.

Precaución
  • Aunque en este mes las caídas de tensión fue solo una, es importante seguir observando este fenómeno debido a que en meses anteriores se presentaron al menos 6 caídas de tensión por mes.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
3,194.38 3,729.06 5,020.74 4,911.70 5,742.24 6,003.43 6,273.34
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
318.98 464.95 713.57 695.18 877.82 935.17 1,028.68
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
3,214.31 3,762.95 5,073.39 4,960.84 5,808.05 6,068.98 6,348.33
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.98 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.97 1.26 1.80 1.77 2.18 2.35 2.67
TDD (%)
min. p5 p50 mean. p95 p99 max.
3.15 5.16 6.25 6.27 7.44 7.95 9.38
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.10 0.14 0.18 0.18 0.24 0.28 0.31
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.73 1.18 1.73 1.82 2.73 3.10 3.51
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.01 60.02 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,929.38 34,644.26 35,350.92 35,264.02 35,749.54 35,918.10 36,083.87
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
51.75 61.37 83.35 81.63 96.16 101.29 107.58
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.14 0.18 0.27 8.75
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.10 0.13 0.18 0.32 2.20 4.12

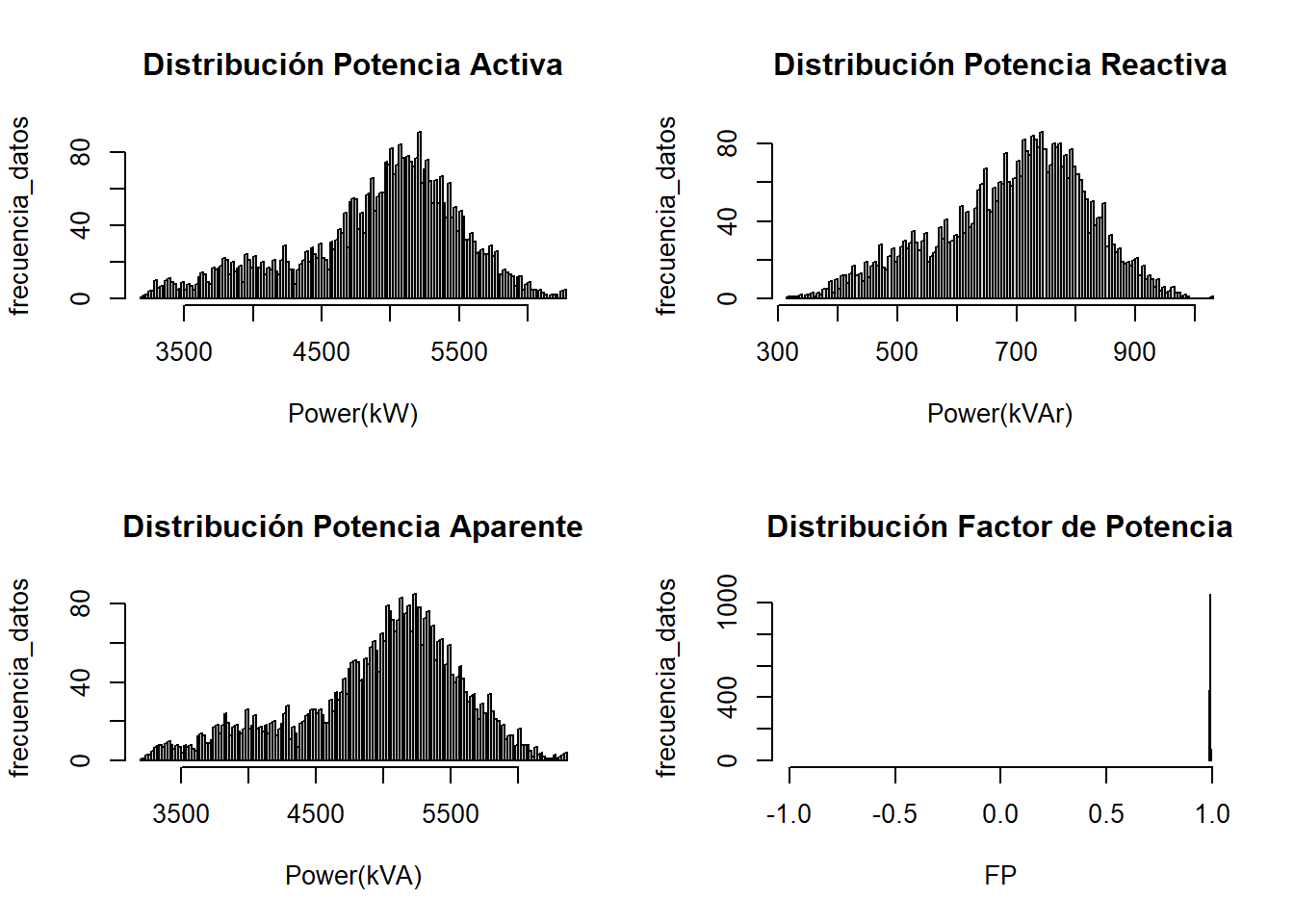

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :3194 Min. : 319 Min. :3214
1st Qu.:4611 1st Qu.: 618 1st Qu.:4654
Median :5021 Median : 714 Median :5073
Mean :4912 Mean : 695 Mean :4961
3rd Qu.:5317 3rd Qu.: 783 3rd Qu.:5374
Max. :6273 Max. :1029 Max. :6348
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.98 0.99 0.99 0.99 0.99 0.99 1

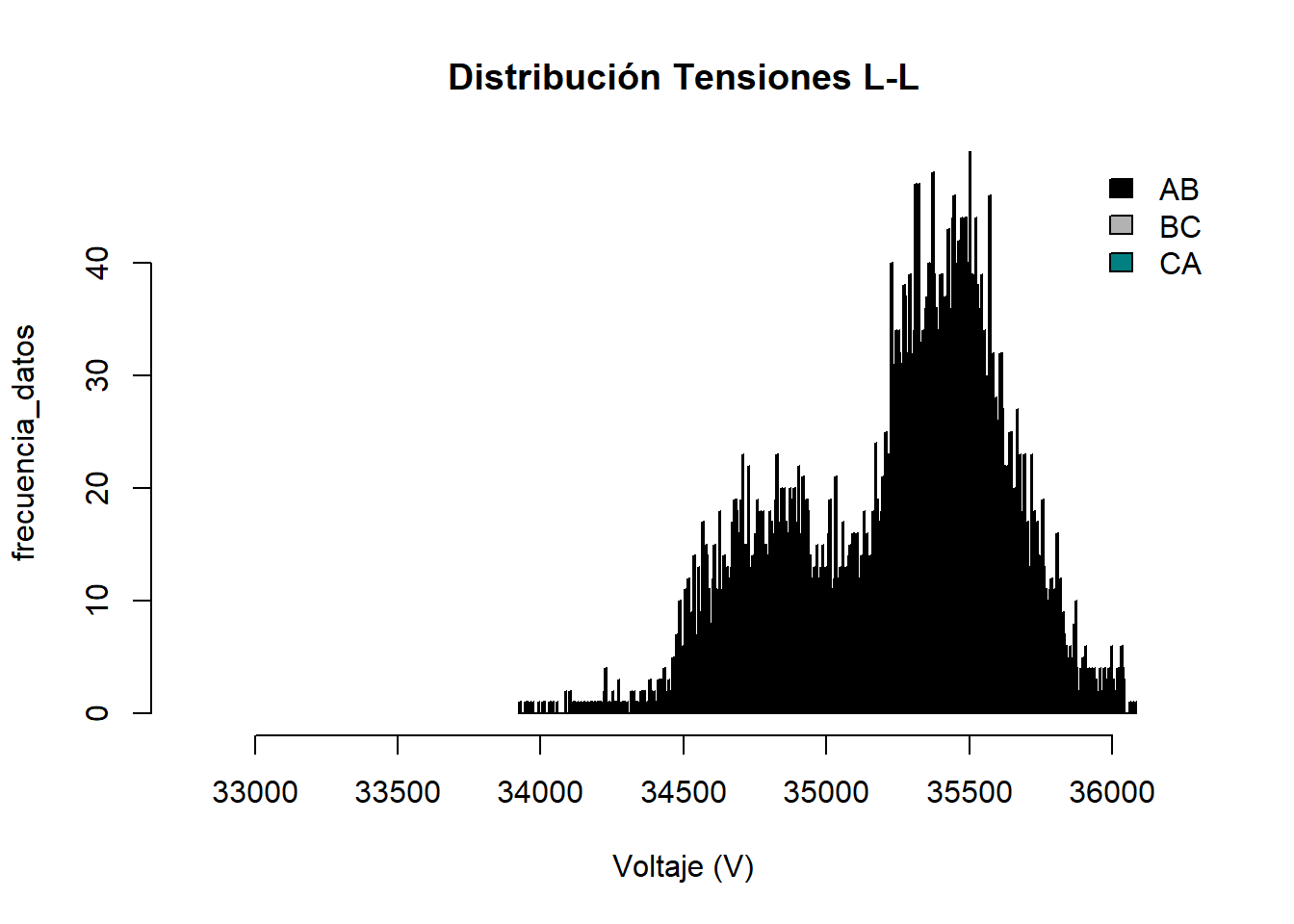

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :33929 Min. :34115 Min. :34058
1st Qu.:34902 1st Qu.:35032 1st Qu.:35034
Median :35270 Median :35409 Median :35381
Mean :35178 Mean :35313 Mean :35301
3rd Qu.:35426 3rd Qu.:35555 3rd Qu.:35546
Max. :35973 Max. :36084 Max. :36084
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
33929.38 34644.26 35350.92 35264.02 35749.54 35918.1 36083.87

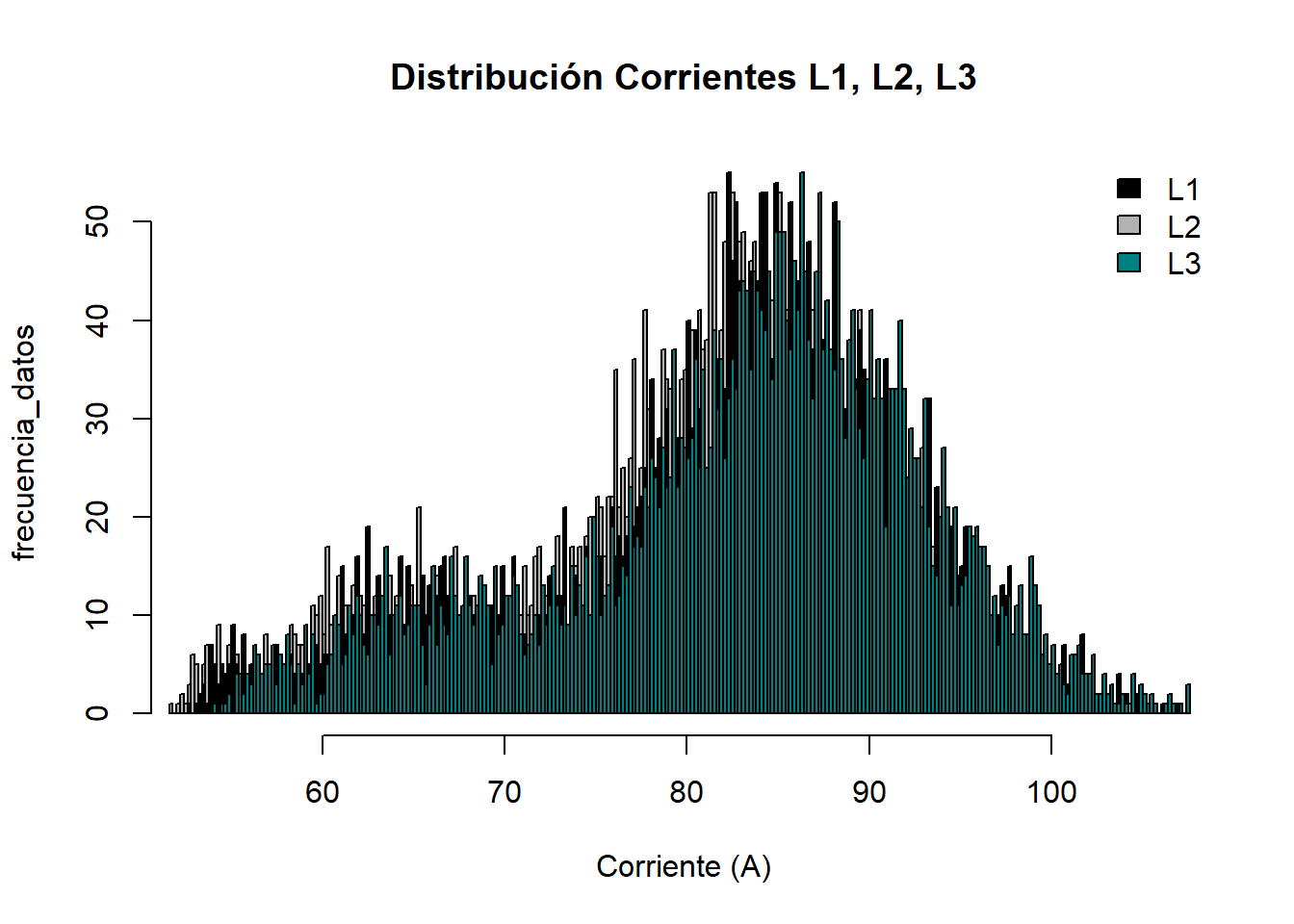

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 53 Min. : 52 Min. : 54
1st Qu.: 77 1st Qu.: 75 1st Qu.: 78
Median : 84 Median : 82 Median : 84
Mean : 82 Mean : 80 Mean : 83
3rd Qu.: 89 3rd Qu.: 87 3rd Qu.: 90
Max. :107 Max. :105 Max. :108

Sección: Desbalances

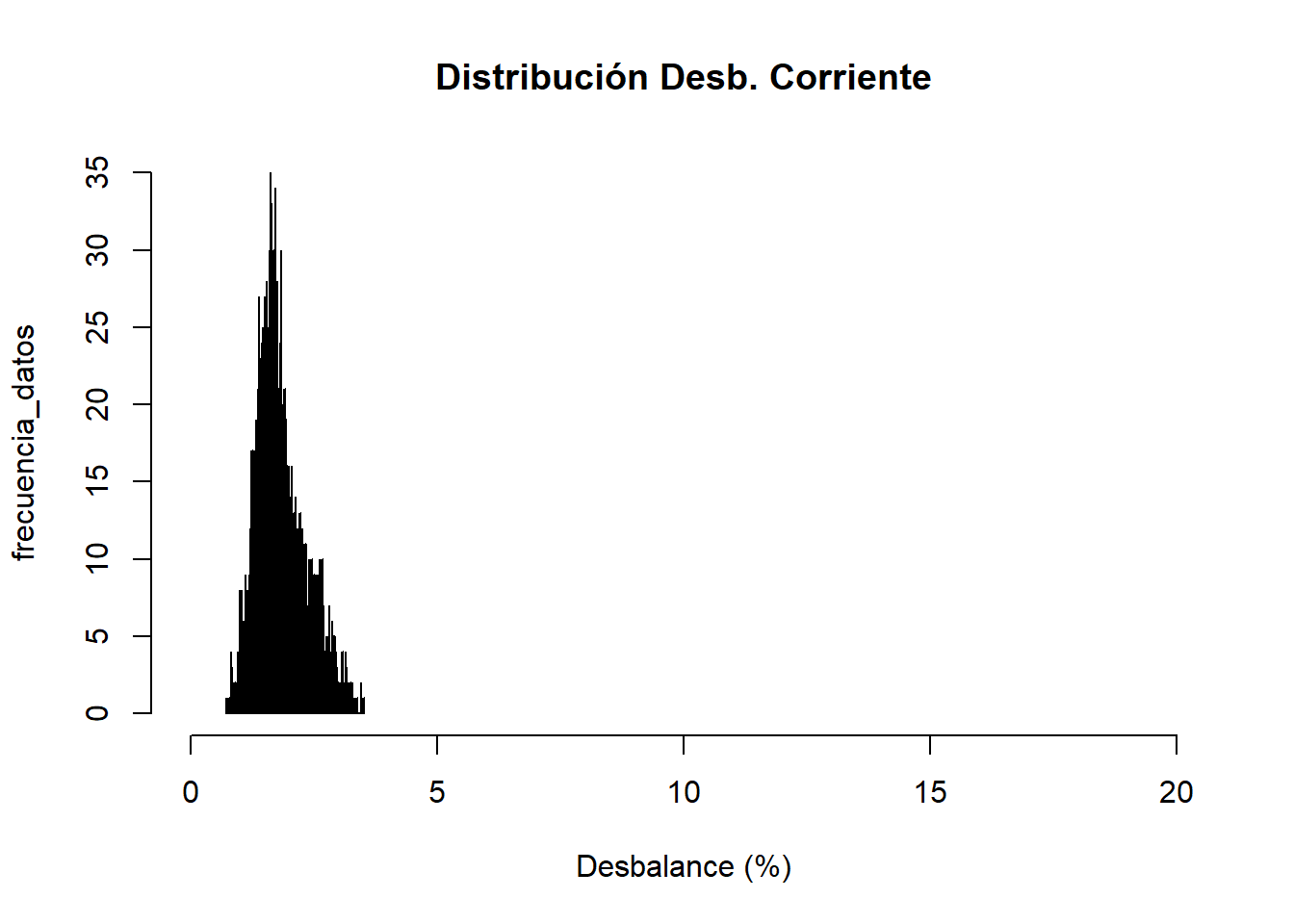

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0.73 1.18 1.73 1.82 2.73 3.1 3.51
Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.1 0.14 0.18 0.18 0.24 0.28 0.31

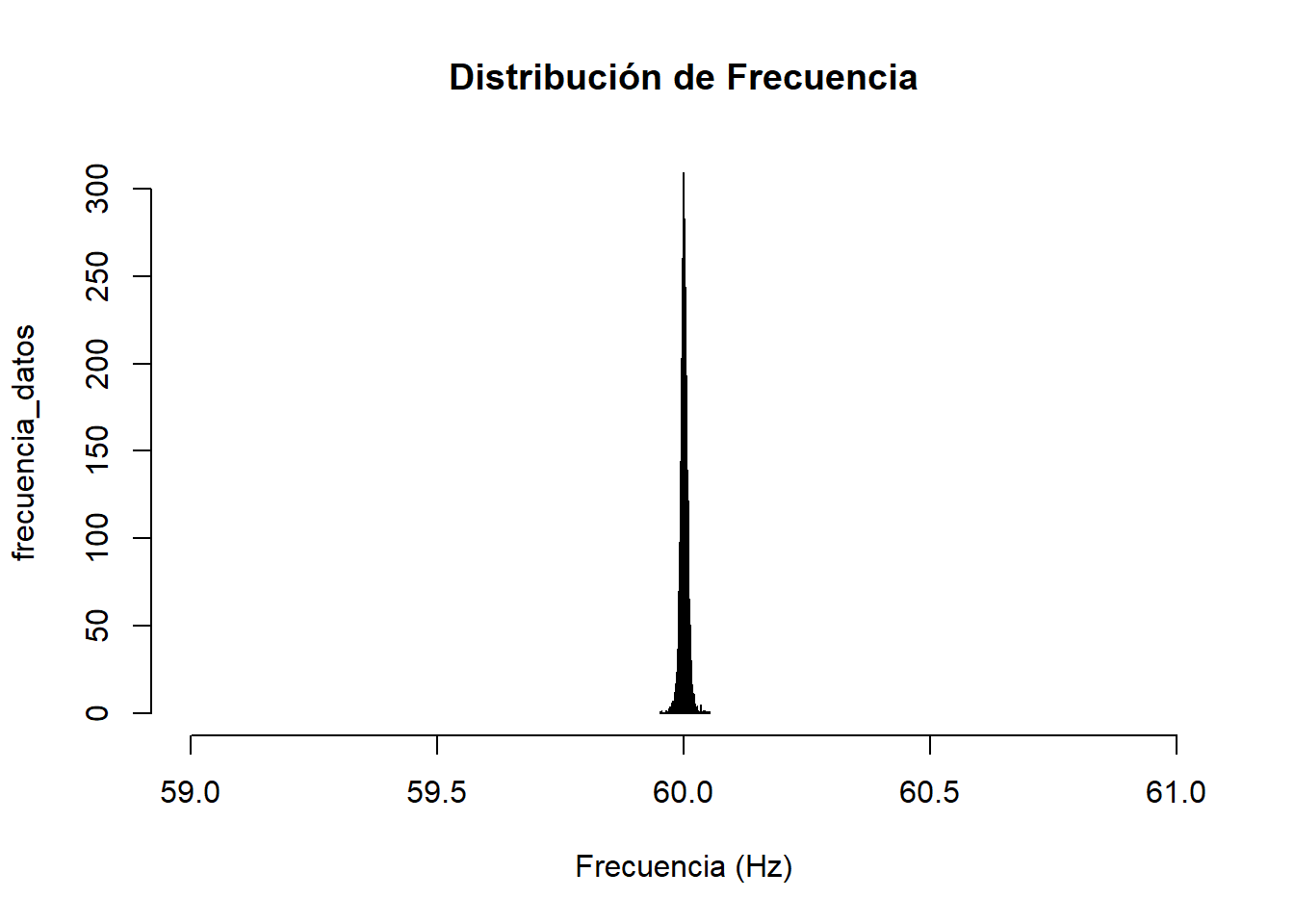

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60 60 60.01 60.02 60.05

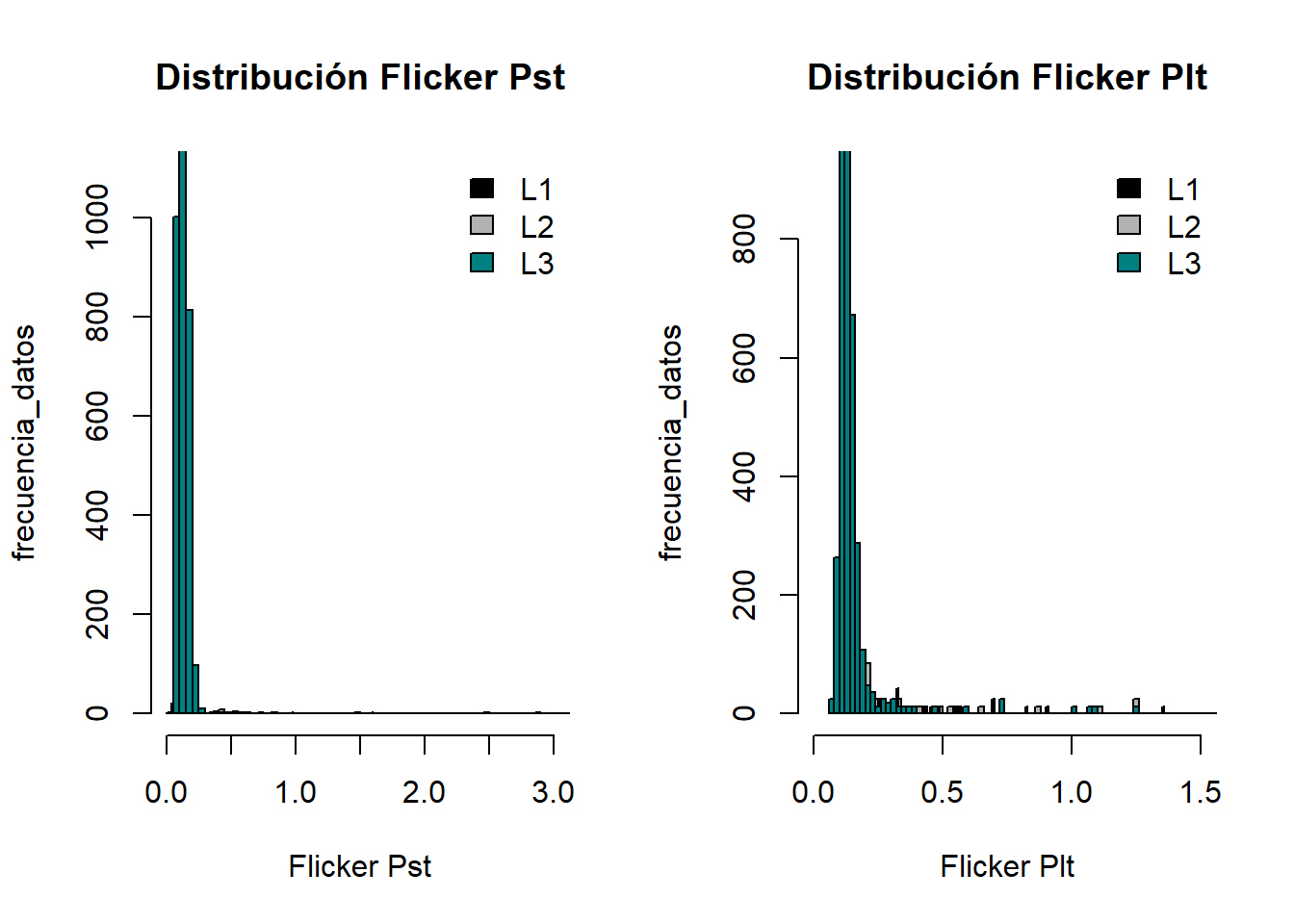

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.14 0.18 0.27 8.75
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.07 0.1 0.13 0.18 0.32 2.2 4.12

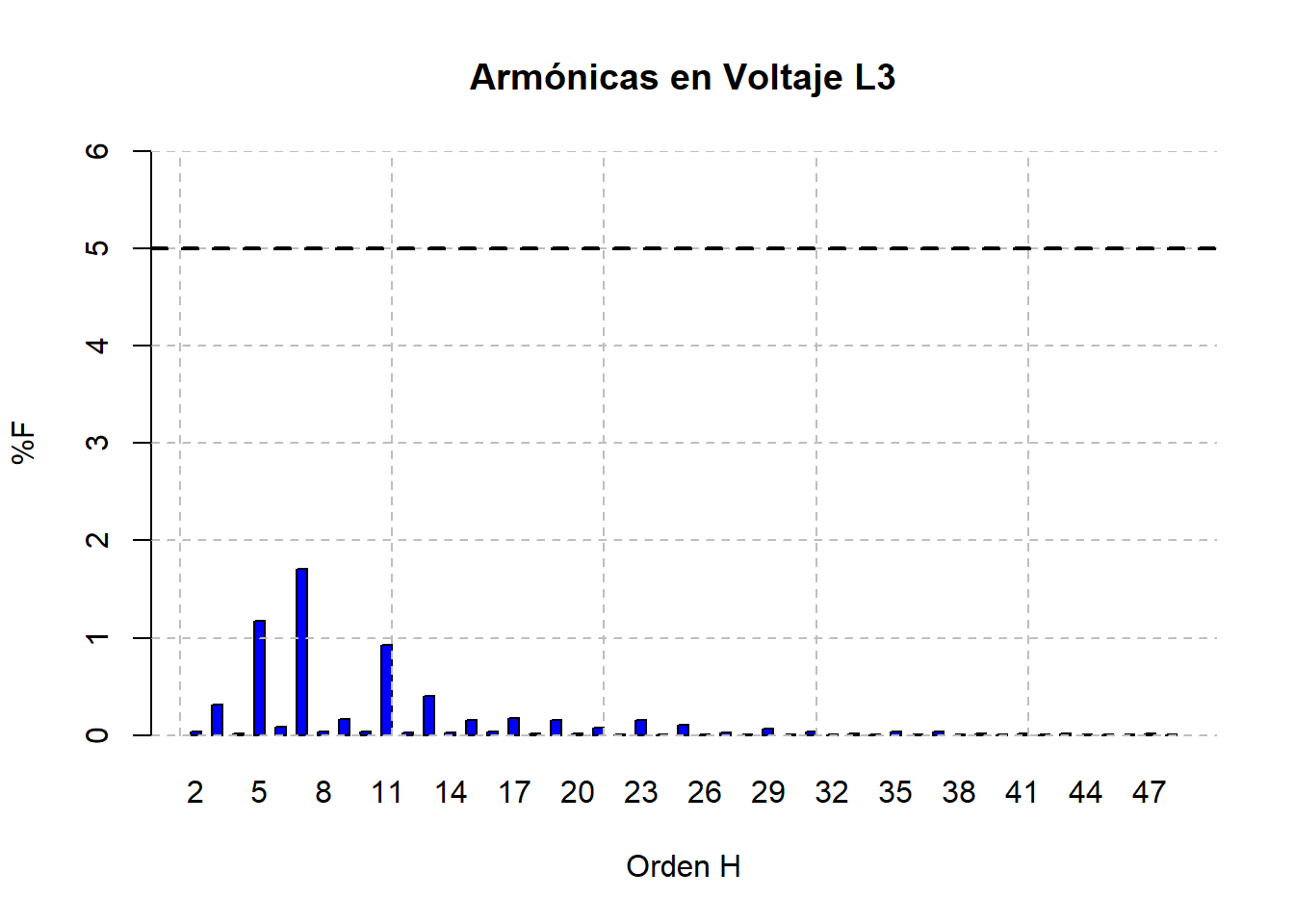

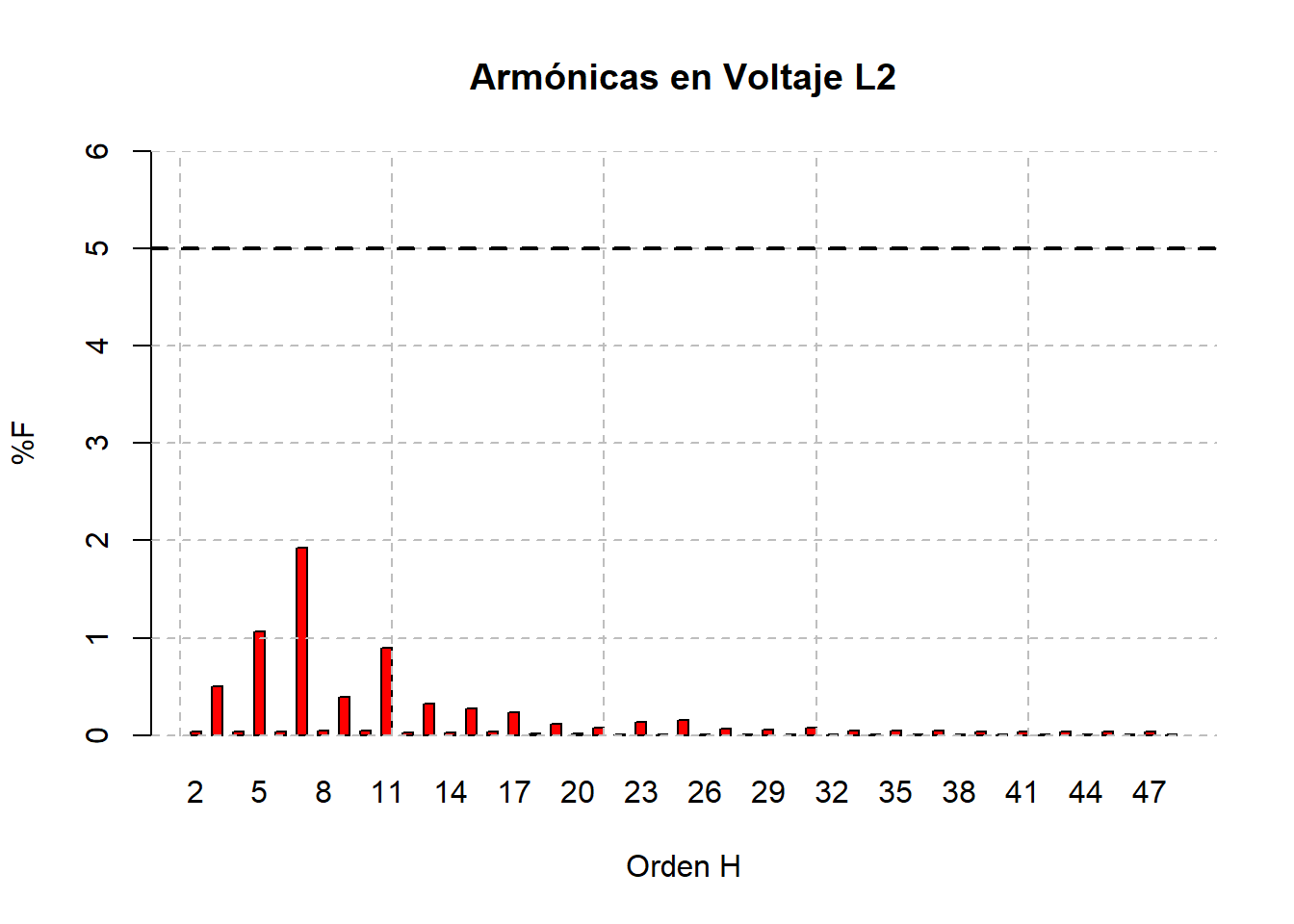

Sección: Armónicas en Voltaje

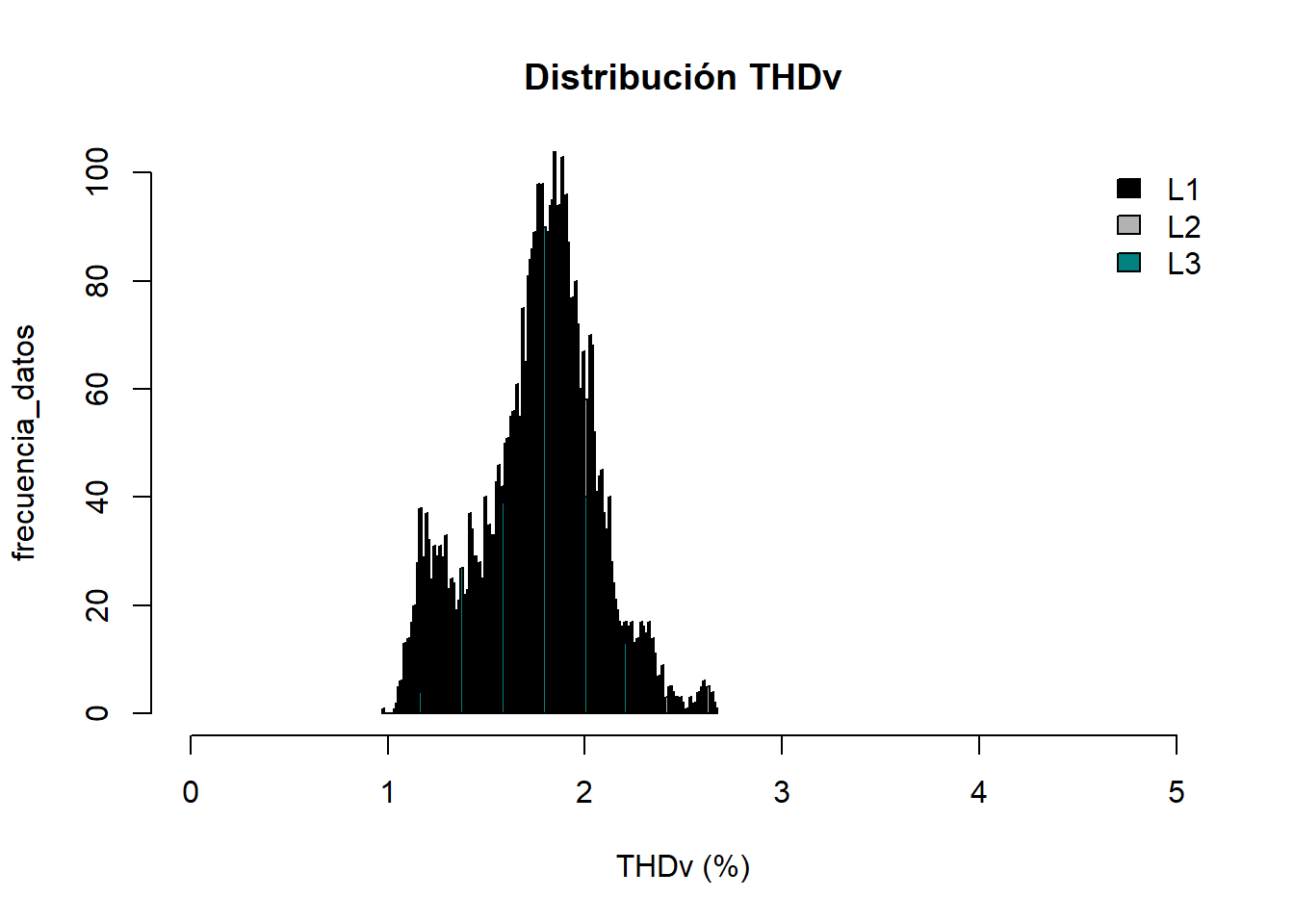

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.97 Min. :1.2 Min. :1.0
1st Qu.:1.60 1st Qu.:1.7 1st Qu.:1.6
Median :1.77 Median :1.9 Median :1.8
Mean :1.73 Mean :1.8 Mean :1.7
3rd Qu.:1.90 3rd Qu.:2.0 3rd Qu.:1.9
Max. :2.38 Max. :2.7 Max. :2.4

Sección: Armónicas en Corriente

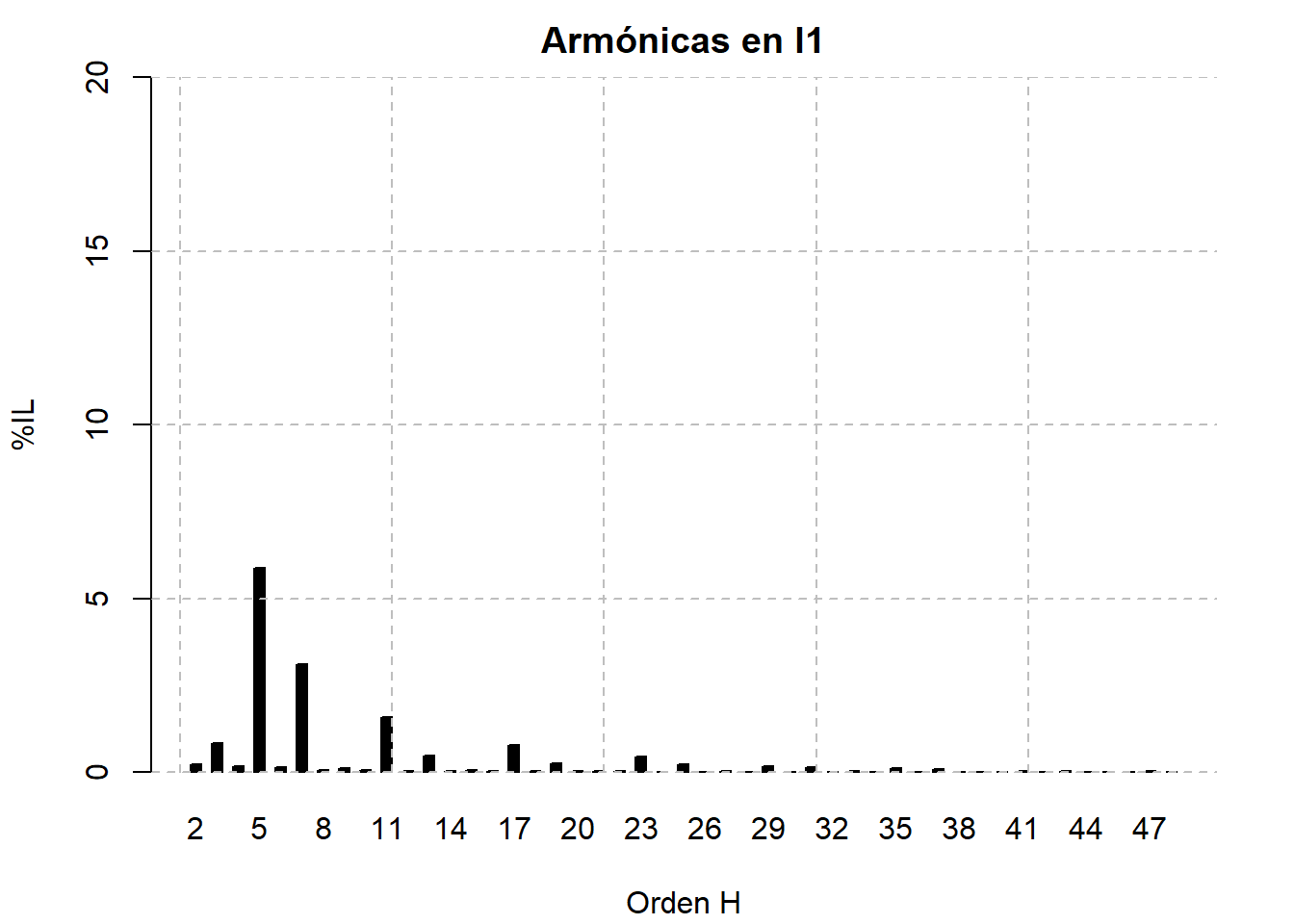

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.22
3 0.82
4 0.17
5 5.88
6 0.13
7 3.10
8 0.05
9 0.11
10 0.04
11 1.58
12 0.03
13 0.48
14 0.03
15 0.05
16 0.03
17 0.77
18 0.02
19 0.26
20 0.02
21 0.04
22 0.02
23 0.45
24 0.01
25 0.22
26 0.01
27 0.03
28 0.01
29 0.18
30 0.01
31 0.14
32 0.01
33 0.02
34 0.01
35 0.11
36 0.01
37 0.08
38 0.01
39 0.01
40 0.01
41 0.04
42 0.00
43 0.04
44 0.00
45 0.01
46 0.00
47 0.02
48 0.00

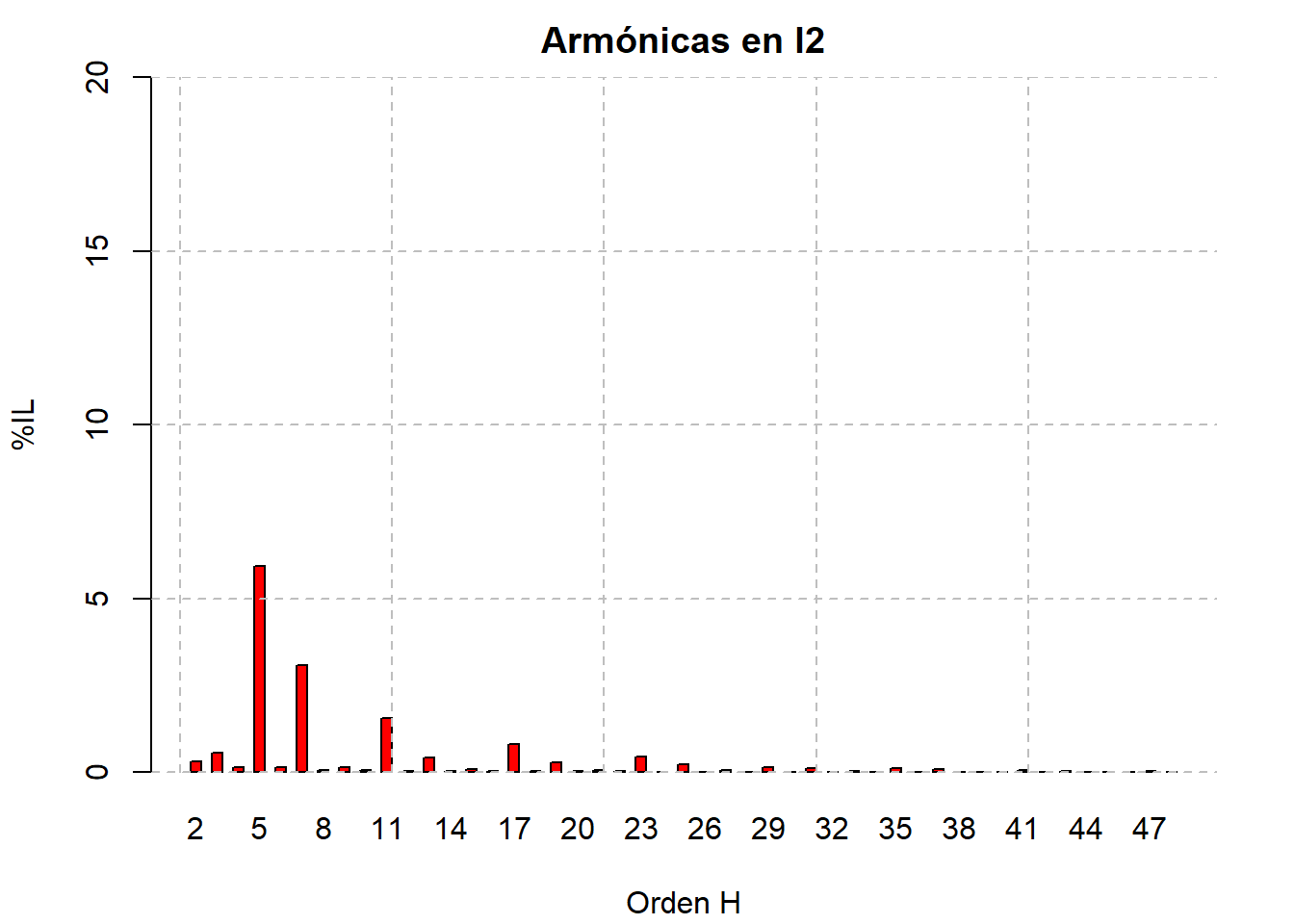

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.30
3 0.54
4 0.13
5 5.93
6 0.13
7 3.08
8 0.06
9 0.15
10 0.06
11 1.55
12 0.03
13 0.41
14 0.03
15 0.08
16 0.03
17 0.79
18 0.02
19 0.27
20 0.02
21 0.04
22 0.02
23 0.45
24 0.01
25 0.22
26 0.01
27 0.05
28 0.01
29 0.15
30 0.01
31 0.11
32 0.01
33 0.03
34 0.01
35 0.10
36 0.01
37 0.08
38 0.01
39 0.01
40 0.01
41 0.05
42 0.01
43 0.03
44 0.01
45 0.01
46 0.01
47 0.03
48 0.00

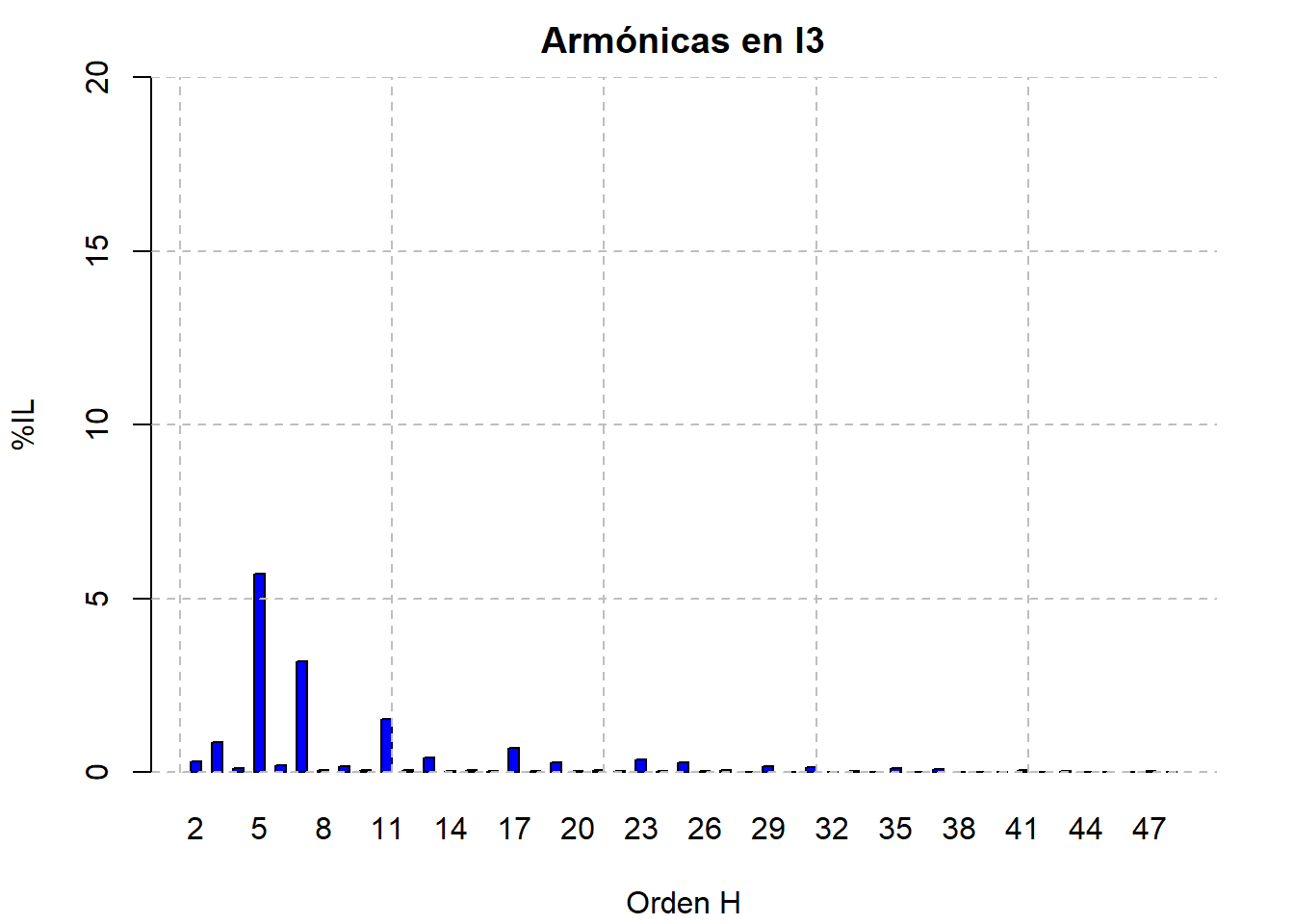

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.30
3 0.87
4 0.13
5 5.70
6 0.21
7 3.19
8 0.06
9 0.16
10 0.04
11 1.53
12 0.05
13 0.41
14 0.03
15 0.07
16 0.03
17 0.69
18 0.02
19 0.27
20 0.02
21 0.05
22 0.02
23 0.36
24 0.02
25 0.27
26 0.02
27 0.05
28 0.01
29 0.16
30 0.01
31 0.13
32 0.01
33 0.03
34 0.01
35 0.12
36 0.01
37 0.08
38 0.01
39 0.01
40 0.00
41 0.05
42 0.01
43 0.03
44 0.01
45 0.01
46 0.00
47 0.02
48 0.00

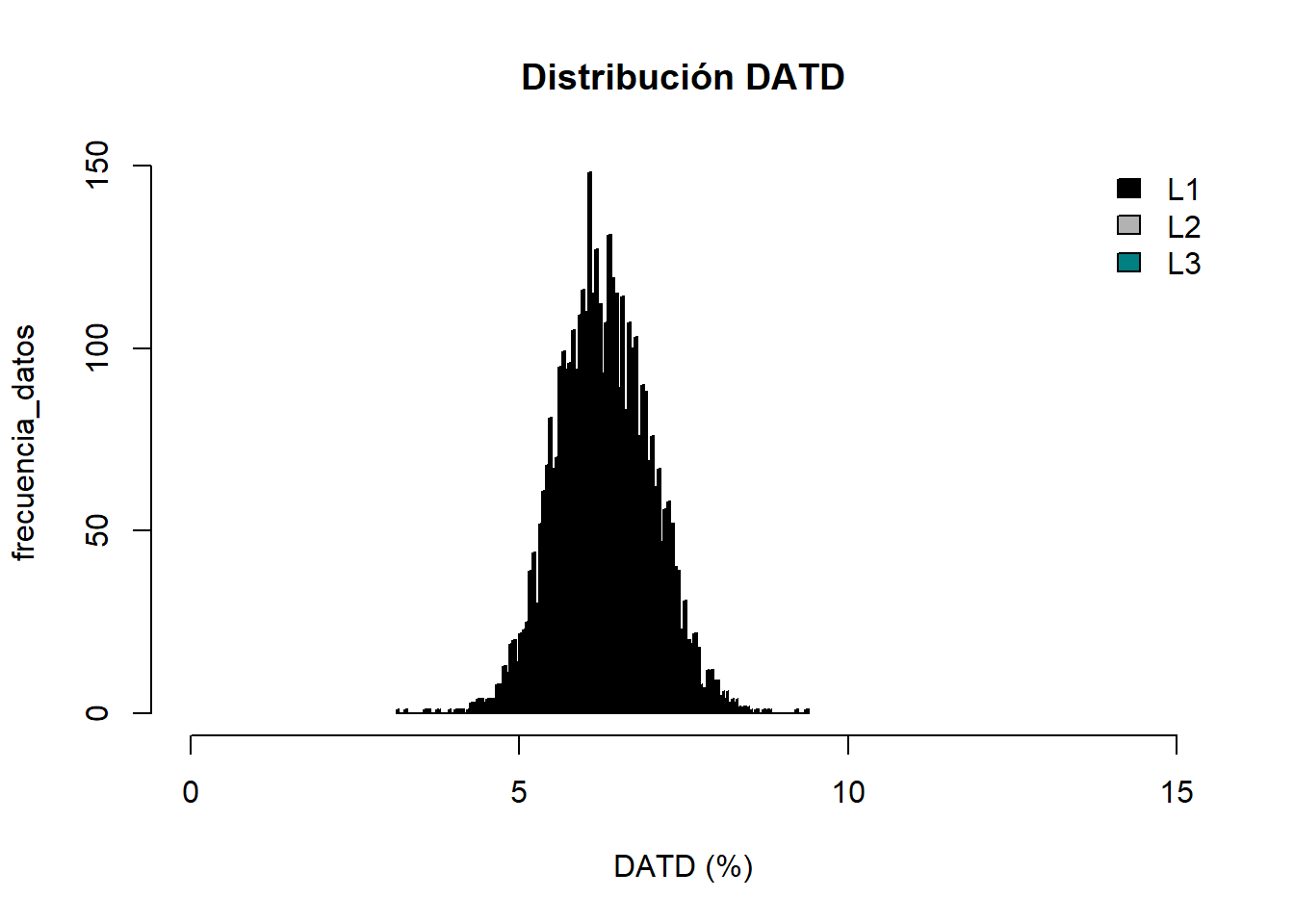

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
3.15 5.16 6.24 6.27 7.44 7.95 9.38
